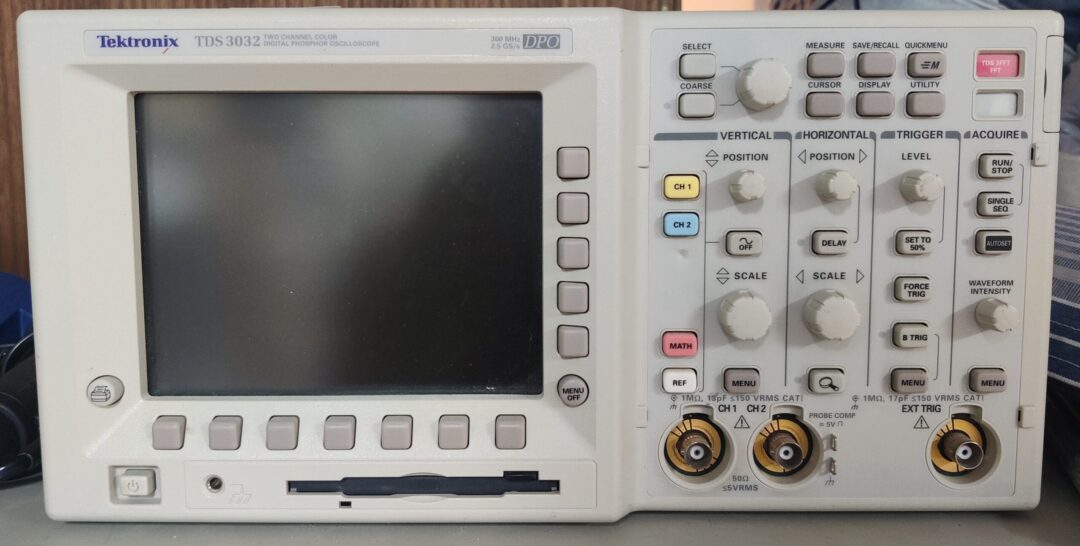

Oskilloskoopi: Tektronix TDS 3032 TWO CHANNEL COLOR DIGITAL PHOSPHOR OSCILLOSCOPE
- Tektronics_TDS3000_SERIES_USER_MANUAL
- Tektronics_TDS3000_SERIES_SERVICE_MANUAL
- Tektronics_TDS3000_SERIES_SERVICE_GUIDE
Hyödyllistä tietoa laitteesta ja sen historiasta: https://w140.com/tekwiki/wiki/TDS3032
Tekniset tiedot
- Kaistanleveys: 300 MHz (vaihdettava analoginen kaistanleveys 20 MHz tai 150 MHz)
- Poikkeutus (Deflection): 1 mV – 10 V/div (1 MΩ), 1 mV – 1 V/div (50 Ω)
- Aikaperusta: 2 ns – 10 s/div
- Näytteenottotaajuus: 2,5 GS/s jokaisella kanavalla
- Tallennuspituus: 10 K pistettä
- Akkukäyttö: 3 h käyttöaika TDS3BATC‑ladattavalla litiumioniakulla (emme omista akkua)
Toiminnot
- Aaltomuotojen yhteenlasku, vähennys, jako ja kertolasku
- Nopea Fourier’n muunnos (FFT)
- Kehittyneet matemaattiset toiminnot: integrointi, derivointi, laajojen algebrallisten lausekkeiden määrittely, matemaattiset funktiot, skalaarit, käyttäjän säädettävät muuttujat
