Hacklabin elektroniikkapisteeltä löytyy säädettävä keinokuorma ELU-200 ELECTRONIC LOAD.

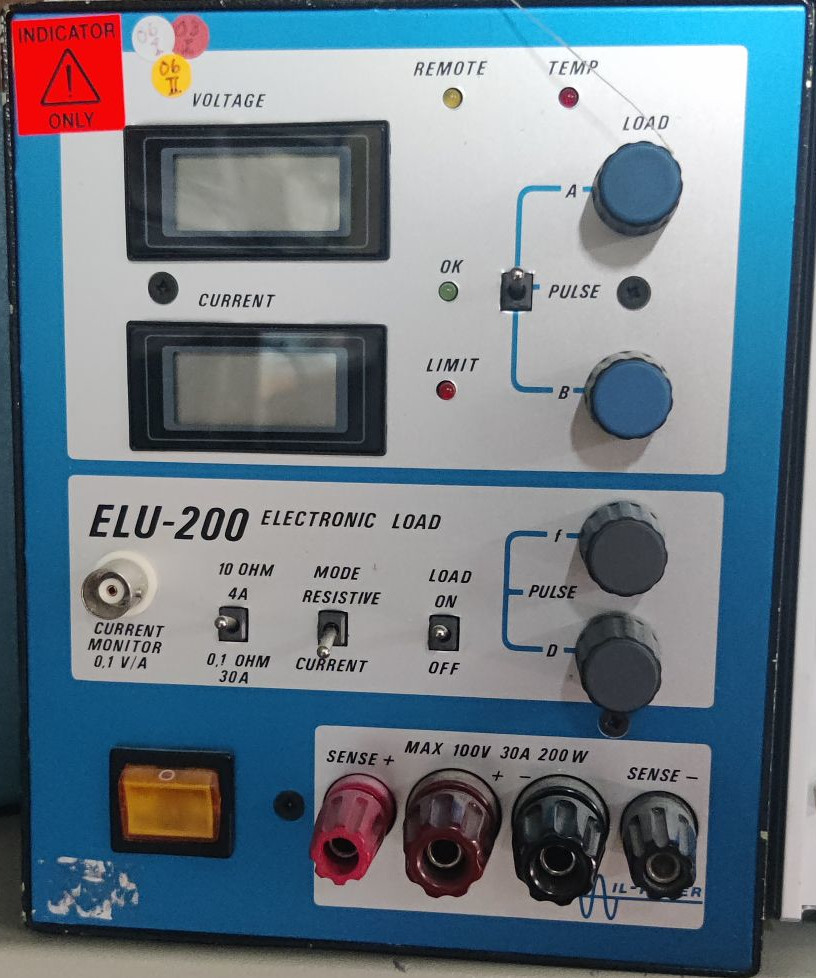

ELU-200 keinokuorman etupaneeli
ELU-200 keinokuorman etupaneeli

Paneelin yläosassa näytetään liitetyn virtalähteen jännite VOLTAGE-näytössä. Alempana näkyy kuormavirta CURRENT-näytössä. Laitteessa on kaksi kuormakanavaa, A ja B.

Kuormakanavan (LOAD) valinta ja pulssitila (PULSE) hoidetaan yhdellä kolmiasentoisella kytkimellä:

  • A – Kuormakanava A päälle
  • PULSE – Kanavien A ja B vuorottelu pulssitilassa
  • B – Kuormakanava B päälle

Paneelissa on kaksi erillistä kytkintä toimintatilan ja vastusalueen valintaan:

MODE (toimintatila)

  • RESISTIVE – vakiovastustila
  • CURRENT – vakiovirtatila

RANGE (vastusalue)

  • 10 Ω, max 4 A
  • 0,1 Ω, max 30 A

Kuorman päälle/pois -ohjaus tapahtuu LOAD ON/OFF-kytkimellä.

  • ON – Kuorma päälle
  • OFF – Kuorma pois

Pulssitilan säätö (alempi PULSE-merkintä)

  • I – nousuaika
  • D – laskuaika

Erillistä kuormavirtamonitoria varten paneelissa on koaksiaaliliitin CURRENT MONITOR 0,1 V/A –merkinnällä.

Virtalähde kytketään isoihin ruuviliittimiin joko läpireiästä tai banaaniliittimin. Laitteessa on myös ruuviliittimet herätteen (SENSE) kytkemistä varten.

  • SENSE + (musta) Herätteen plus
  • + (punainen) – Virtalähteen plus
  • – (musta) – Virtalähteen miinus
  • SENSE – (musta) – Herätteen miinus

Paneelissa on neljä merkkivaloa seuraaviin tiloihin:

  • REMOTE – laitetta ohjataan erillisellä kaukosäätimellä (emme omista tälläistä)
  • TEMP – lämpötilavaroitus, syttyy ylikuumenemisvaarasta
  • OK – laite toimii normaalisti
  • LIMIT – turvarajoitus on aktivoitunut (ei liity lämpötilavaroitukseen)



Virtakytkin löytyy paineelin alareunasta vasemmalta.



Ennen laitteen käynnistämistä kannattaa varmistaa ettei kuorma ole täysillä (LOAD potentiometrit).
