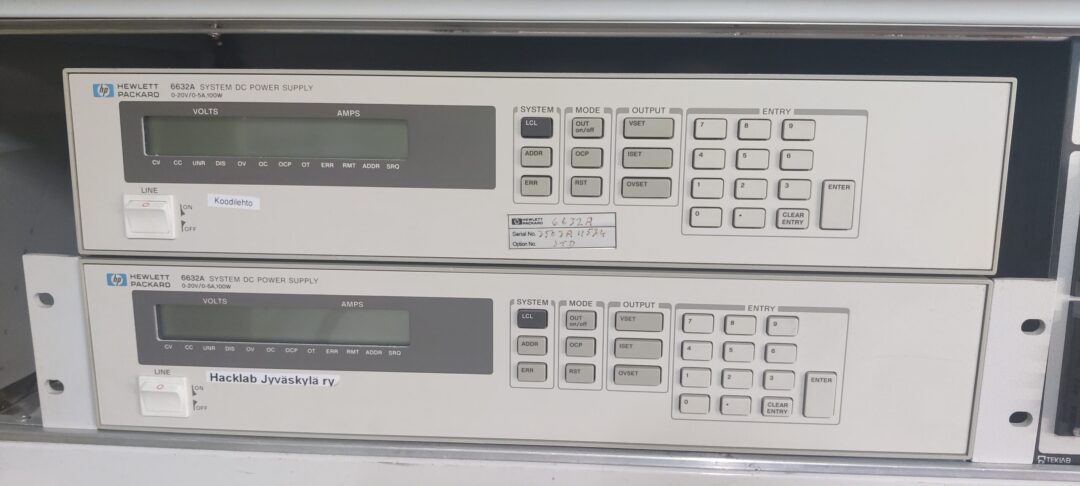

Kuten kuvasta näkyy näitä virtalähteitä on hacklabillä kaksi kappaletta.

Yleiskuvaus

HP 6632A on 100 W yksilähtöinen tasavirtalähde, joka soveltuu erityisesti ATE-järjestelmiin (Automatic Test Equipment) ja muihin integroituviin sovelluksiin. Laitetta voidaan ohjata GPIB-väylän kautta tai etupaneelin näppäimistöltä. Se tarjoaa ohjelmoitavat jännite- ja virtalähdöt sekä lukuominaisuudet (readback).

Tekniset tiedot

  • Lähtöjännitealue: 0 – 20 V
  • Lähtövirta-alue: 0 – 5 A
  • Teho: 100 W
  • Toimintatila: Jänniteohjaus (CV) tai virtaohjaus (CC)
  • Kanavat: 1

Suorituskyky

  • Jännitteen ohjelmointiresoluutio: 1 mV
  • Virran ohjelmointiresoluutio: 0,5 mA
  • Jännitteen tarkkuus: ±(0,03 % + 3 mV)
  • Virran tarkkuus: ±(0,03 % + 1,25 mA)
  • Aallonpäästö (ripple/noise): < 3 mV RMS

Suojaustoiminnot

  • Ylijännitesuoja (OVP)
  • Ylivirtasuoja (OCP)
  • Lämpösuojaus

Ohjaus ja liitännät

  • Ohjausliitäntä: GPIB (IEEE-488)
  • Etupaneeli: Näppäimistö ja näyttö
  • Lähtöliitännät: Takapaneelin ruuviliittimet (optio 020: etupaneelin liittimet)

Mekaaniset tiedot

  • Mitat: 425 mm (L) x 88 mm (K) x 445 mm (S)
  • Paino: noin 12 kg
